LTK53107

    LTK53107是一款大功率、带自适应升压、高效率、无滤波器的D类音频功率放大器,单节锂电供电情况下,在4Ω下可以达到12W;3Ω下可以达到15W的10%输出功率(10% THD+N)。
    LTK53107带有AB类功能,可以减少或去掉功放对FM的干扰。另外,D类模式下,可选的扩频功能,可以降低开关频率对EMI的影响。
    LTK53107提供了尺寸极小的ESOP-10封装,同时保持了良好的散热能力。

LTK53107说明:
    LTK53107是一款大功率、带自适应升压、高效率、无滤波器的D类音频功率放大器,单节锂电供电情况下,在4Ω下可以达到12W;3Ω下可以达到15W的10%输出功率(10% THD+N)。
    LTK53107带有AB类功能,可以减少或去掉功放对FM的干扰。另外,D类模式下,可选的扩频功能,可以降低开关频率对EMI的影响。
    另外,LTK53107的自适应升压功能,在音频输入较小时升压在较低电位,输入较高音频幅度时升到更高的电压,从而达到明显提高效率的目的。
    LTK53107根据需求设置输入限流电流,可以匹配不同电源电池和输出功率的要求。
    LTK53107提供了尺寸极小的ESOP-10封装,同时保持了良好的散热能力。

LTK53107特性:
工作电压范围: 3V- 5V
最高升压到9.8V
集成大电流异步电感式升压
提高效率的自适应升压
AB/D模式切换
输出功率
  at 10% THD+N
  - 12.0W, at VIN=3.7V, RL=4Ω
  - 15.0W, at VIN=3.7V, RL=3Ω
  at 1% THD+N
  - 10.1W, at VIN=3.7V, RL=4Ω
  - 12.2W, at VIN=3.7V, RL=3Ω
3.7V输入时82%的效率
可选改善EMI的扩频模式
关断电流<10uA
过热保护功能
尺寸较小的ESOP-10封装形式
满足ROHS要求的环保封装

LTK53107应用:
各种蓝牙音箱、智能音箱
扩音器、扬声器设备
各种消费类音频产品

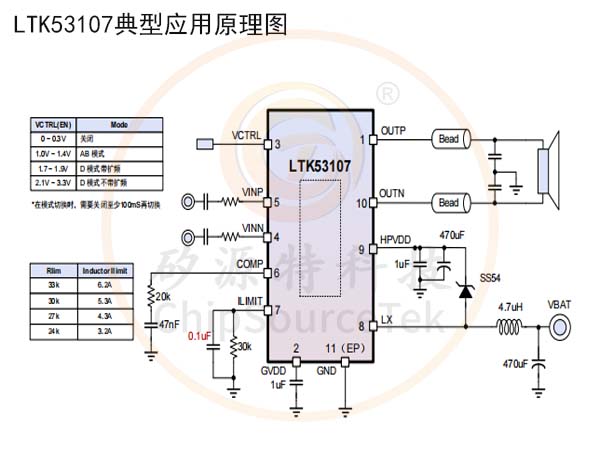

LTK53107典型应用原理图:

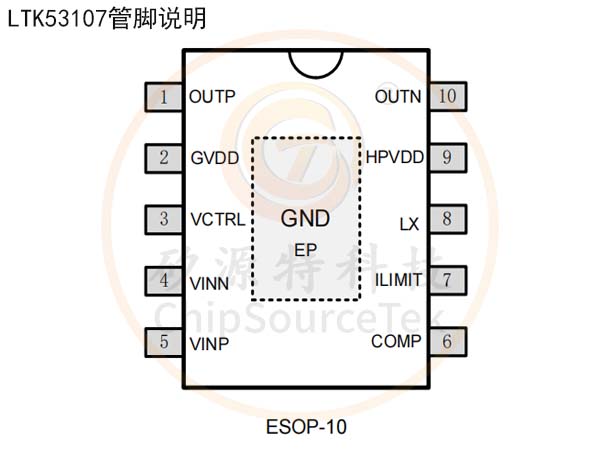

LTK53107管脚说明:

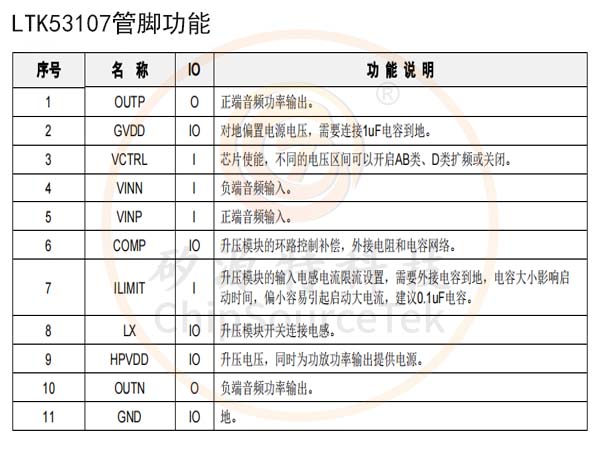

LTK53107管脚功能:

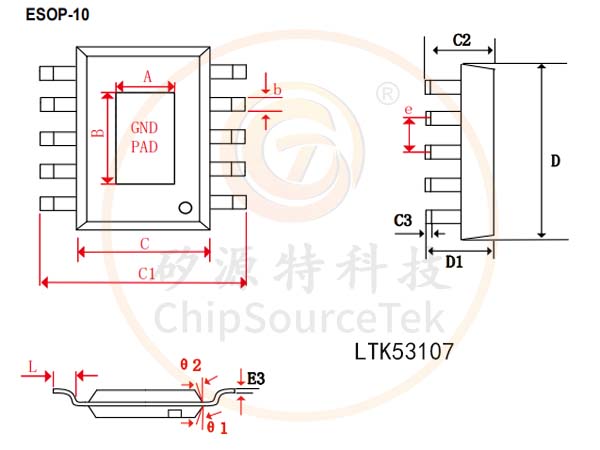

LTK53107封装信息:
