AD8403产品概述:
    AD8403是一款能够以D类放大器效果提供AB类放大器性能的立体声音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W（4Ω负载，THD+N≤10%）。AD8403应用电路简单，采用低噪音、无滤波器结构可以省去传统D类放大器的输出低通滤波器，只需要极少数外围器件，就能提供高品质的输出功率。
    AD8403采用SOP-16封装。AD8403可以通过控制进入关断模式，从而减少功耗，还具有静音控制功能。AD8403内部有过热自动关断保护机制。特殊的线路架构增强了抗噪声能力，减小了射频干扰。

AD8403产品特点:
宽工作电压范围：2.5V～5.5V
掉电模式漏电流小：1.5μA(典型)
输出功率：3W(4Ω负载，THD+N≤10%)
不需要耦合电容或上举电容、缓冲网络
过热保护功能
短路电流保护
静音模式
采用SOP-16封装

AD8403产品用途:
监视器
游戏机
LCD电视
笔记本电脑
手机/免提电话
便携式DVD播放器

AD8403订购信息:

产品型号	封装	包装
AD8403	SOP-16	3000/盘

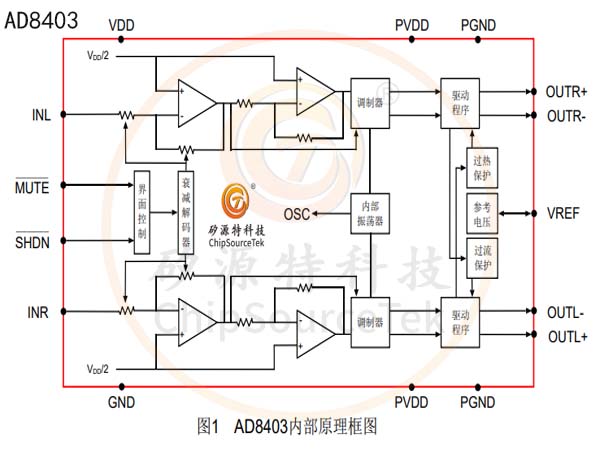

AD8403内部原理框图:

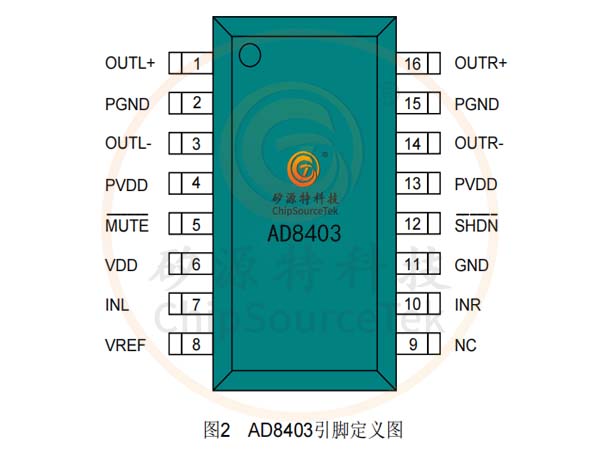

AD8403引脚定义图:

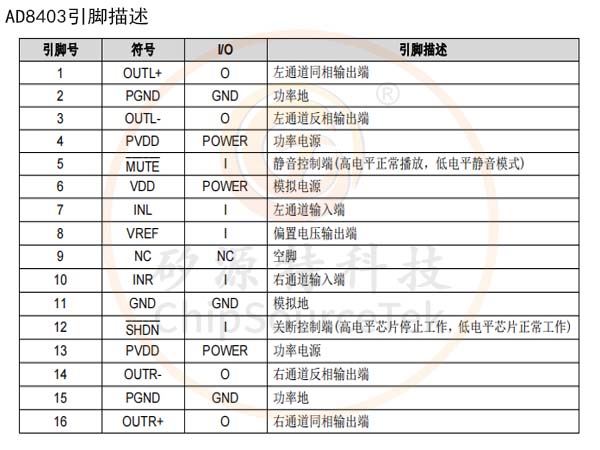

AD8403引脚描述:

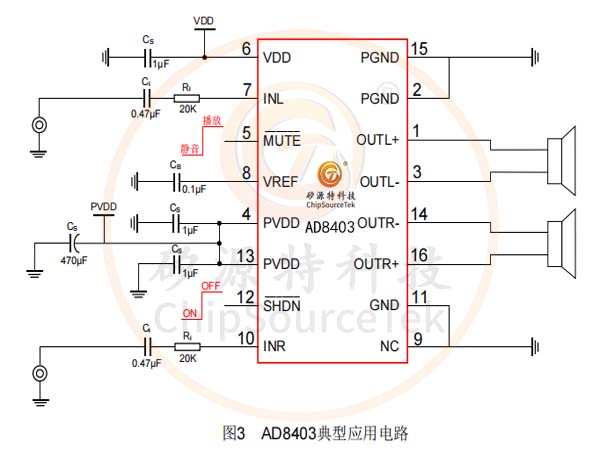

AD8403典型应用电路:

注：以上应用图中元件说明
Ri ：设置闭环增益的输入电阻，同时还与Ci形成了高通滤波器，且fC＝1/(2πRiCi)。
Ci ：输入耦合电容，主要用于隔离运放输入端的直流电压，同时还与输入电阻Ri构成高通滤波器，fC＝1/(2πRiCi)。
Cs ：提供电源滤波器的电源旁路电容，参照“应用信息”部分设置和选取恰当的旁路电容。
CB ：VDD/2参考电压Bypass引脚的滤波电容，参照“应用信息”部分设置和选取恰当的旁路电容
