LTK52468说明:
    LTK52468是一款高效的无滤波器的D类音频功率放大器，在BTL模式下可以输出至少2x70W以上的功率，在PBTL模式下可以输出至少140W以上的功率。
    LTK52468具有多重开关频率控制和主从时钟同步控制功能，可以在AM或FM时选择频率，减少干扰，同时当多颗使用时，可以同步所有芯片的时钟PWM频率。
    LTK52468具有最低至60uV(20dB)的底噪、优异的开关机爆破音抑制功能和全频率范围超低THD+N失真。
    PLIMIT可以限制喇叭的输出功率；另外直流检测功能可以在输入电容受损或者输入端短路时，LTK52468会关闭输出级，可以良好的保护各种喇叭。
    LTK52468具有各种完善的电路保护机制，包括自动恢复功能的对地、对电源、相互之间短路保护、热保护、欠压和过压保护。
    先进的扩频功能，高级电磁干扰(EMI)抑制技术能够在满足电磁兼容(EMC)要求的同时，使用户能够在输出端上根据需求不使用，或使用价格低廉的磁珠滤波器。

LTK52468特性:
宽电压工作范围: 5V- 26.5V
热增强型环保封装 ETSSOP-28(散热片朝上)
可达至少140W以上的单声道的PBTL模式
可功率限制PLIMIT功能
超低底噪：60uV (20dB)
多个开关频率控制
  – 可以减少干扰AM
  – 主从时钟同步
输出功率
  BTL 模式：
  at 10% THD+N
    – 2x41W, at VDD=18V, RL=4Ω
    – 2x70W, at VDD=21V, RL=3Ω
    – 2x73W, at VDD=24V, RL=4Ω
    – 2x60W, at VDD=26V, RL=6Ω
  at 1% THD+N
    – 2x33W, at VDD=18V, RL=4Ω
    – 2x57W, at VDD=21V, RL=3Ω
    – 2x52W, at VDD=24V, RL=4Ω
    – 2x50W, at VDD=26V, RL=6Ω
  PBTL 模式:
  at 10% THD+N
    – 65W, at VDD=16V, RL=2Ω
    – 100W, at VDD=20V, RL=2Ω
    – 140W, at VDD=24V, RL=2Ω
    – 121W, at VDD=26 V, RL=3Ω
用于保护喇叭的直流检测保护功能
故障报警功能
效率高达90%的D类操作减少对散热片的要求
无滤波器，具有扩频功能的低EMI设计
完善的保护机制，包括具有自动恢复功能的短路保护、热保护、直流检测和欠压过压保护等
出色的THD+N和无爆破音设计

LTK52468应用:
各种蓝牙音箱、智能音箱
电视机和监视器
各种家庭娱乐设备
专业音频设备

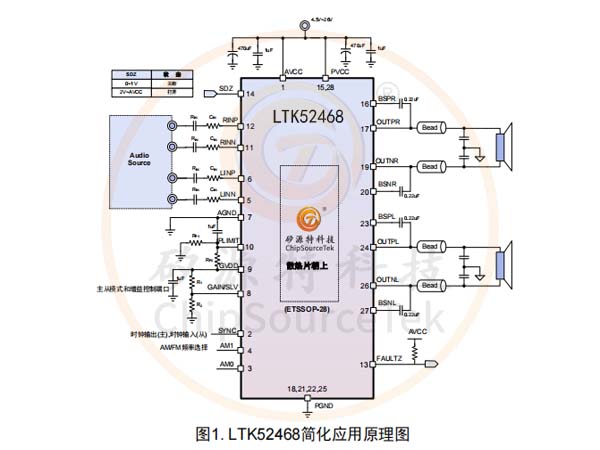

LTK52468简化应用原理图:

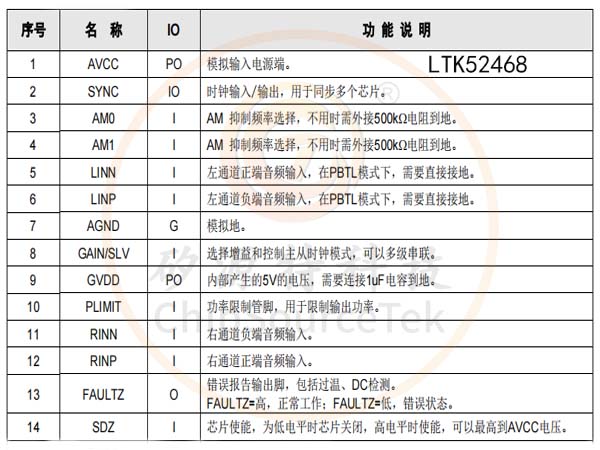

LTK52468管脚说明:

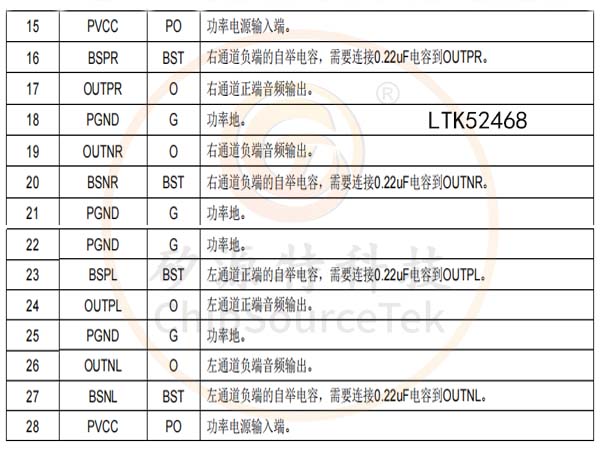

LTK52468管脚功能:

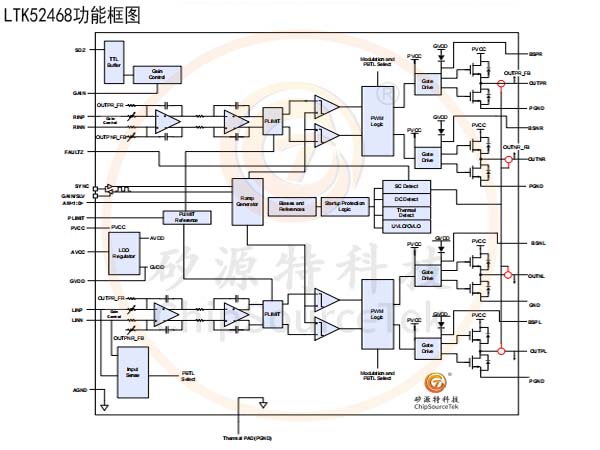

LTK52468功能框图:

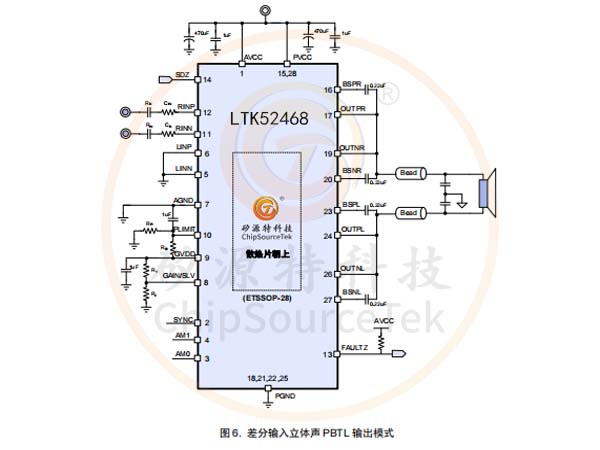

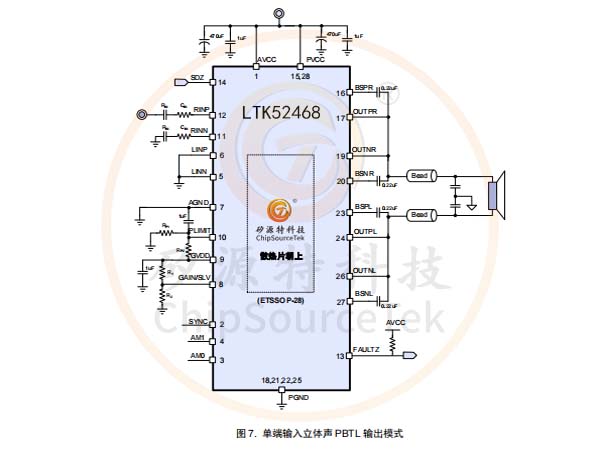

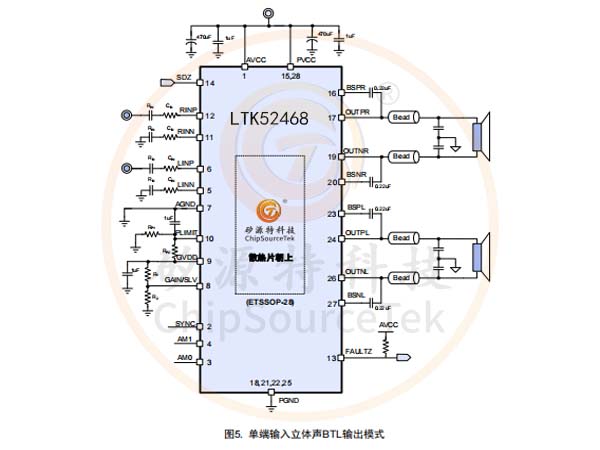

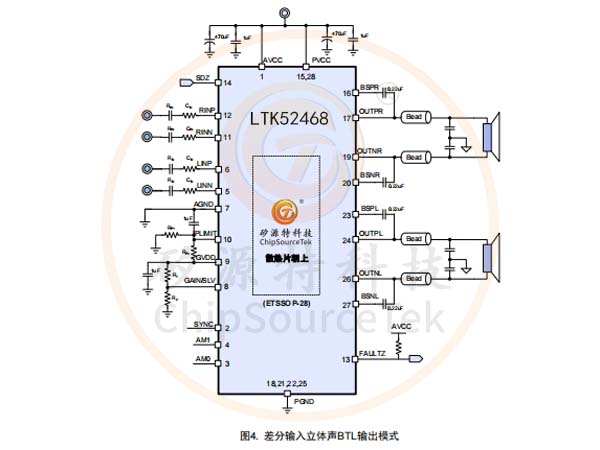

LTK52468典型应用电路:
